Полиспасты для спасательных работ. Часть III. Ф.Фарберов 2007 г.

Примечание:
Данный материал не является исчерпывающим. Существуют виды снаряжения и технические приемы, не описанные в этой статье.
Приведенные ниже рекомендации могут отличаться от методик принятых в различных кругах людей работающих с альпинистским и спасательным снаряжением.
Как уже говорилось в предыдущей части, основная задача данного материала – познакомить заинтересованных российских пользователей полиспастов с практическими наработками зарубежными спасателей и гидов из Канады, США и Новой Зеландии.
Все рекомендации даются на основе практических руководств, принятых в этих странах.
Также использован личный опыт автора.

Наличие иллюстраций по различным техническим приемам и видам снаряжения было одним из главных критериев отбора материала для статьи. Я считаю, что хорошая иллюстрация стоит страницы поясняющего текста, и поэтому не вижу смысла рассказывать о каких-либо приемах «на пальцах». К сожалению, у меня нет иллюстраций по всем техническим аспектам работы с полиспастами. По этой причине в статью не попали некоторые техники, о которых можно было бы рассказать. Так же возможно, что не все приведенные ниже примеры достаточно полно проиллюстрированы. Если найдутся читатели готовые поделиться иллюстрациями, а также дополнительной информацией (также с иллюстрациями) – буду очень благодарен.

Ссылки на источники информации приводятся в конце статьи.

I. Необходимое снаряжение.

Здесь, казалось бы, ничего особо сложного: есть веревка, некоторое количество карабинов
( роликов), схватывающих узлов, жумаров или других зажимов и можно собрать полиспаст и работать.
Но на самом деле не все так просто: работа с полиспастами – это потенциально опасное дело.

В работе полиспасты могут создавать очень большие нагрузки на все компоненты, из которых они состоят.
Например, если груз или другой компонент полиспаста за что-либо зацепился (носилки уперлись в карниз, или узел грузовой веревки заклинился в трещине и т.п.), а спасатели, не заметив этого, продолжают тянуть полиспаст – то они начинают в буквальном смысле рвать всю систему.
Подобные случаи не редкость как в реальных спасработах, так и на тренировках.
В таких ситуациях нагрузки могут превысить прочностные характеристики каких-либо частей полиспаста и привести к их разрушению.
Последствия такого разрушения могут быть катастрофическими как для пострадавшего, так и для спасателей.
Особенно часто потенциально опасные перегрузки системы происходят при натяжении переправ.
Спасатели должны хорошо знать технические характеристики и параметры безопасного применения того снаряжения, которым они пользуются.

Во всем мире, где существуют профессиональные и полупрофессиональные – волонтерские спасательные подразделения (вроде наших общественных спасотрядов в альплагерях и в регионах), разработаны жесткие стандарты безопасности при производстве спасработ в целом и по работе с полиспастами, в частности.
Там проводиться очень четкая грань между профессиональными спасработами (Organized Rescue) и спасработами с применением подручных средств (Improvised Rescue).
В указанных мной странах и профессионалы, и организованные группы спасателей-волонтеров работают только штатным спасательным снаряжением, специально предназначенным для этих целей.

Подручными средствами считается снаряжение не соответствующее по своим параметрам спасательным стандартам.
Например, горные гиды отрабатывают приемы спасения подручными средствами, то есть тем снаряжением, которое обычно используется альпинистами и скалолазами.

Понимаю, что большую часть читателей этого материала интересуют в первую очередь именно подручные средства. Тем не мене думаю, что и любителям тоже полезно познакомиться с профессиональными подходами к безопасности. Ну а нашим профи может быть будет любопытно узнать «А как это делается у них?»

Поэтому хочу коротко рассказать об основных профессиональных требованиях по технике безопасности при работе с полиспастами, принятыми в перечисленных выше странах.

Сразу должен сказать, что, несмотря на то, что во всем мире подходы очень близки, единых международных стандартов не существует. Поэтому есть некоторые расхождения между европейскими и североамериканскими стандартами по поводу использование того или иного снаряжения.
Все эти стандарты служат для повышения безопасности при проведении технически сложных спасательных работ и призваны, в первую очередь,

защитить самих спасателей

.

1. Ниже приводятся основные положения этих стандартов, имеющие отношение к теме
данной статьи:
● Все спасательные формирования должны работать только со стандартным штатным
снаряжением с соответствующими техническими характеристиками. Использование нештатного
снаряжения запрещено и допускается только в самых крайних случаях.

● Требования к штатному снаряжению основаны на следующем стандарте (приводятся на основе
стандартов принятых в Канаде, США, и Новой Зеландии):

● Любое спасательное снаряжение должно быть рассчитано на нагрузки, возникающие при работе со стандартным спасательным грузом.

● За стандартный спасательный груз принята масса в 2KN (200кг. вес спасателя и пострадавшего + снаряжение).

● Все спасательные системы (и полиспасты в том числе) должны строиться с учетом фактора безопасности 10:1.
Это значит, что каждый компонент спасательной системы (карабин, блок, спусковое устройство и т.п.) должен выдерживать нагрузку как минимум в 10 раз больше чем стандартный спасательный груз. Соответственно, любой штатный компонент должен выдерживать нагрузку не менее
20KN (или 2000кг – для тех, кому проще оперировать килограммами).

● Все специальное спасательное снаряжение, выпускаемое ведущими производителями, тестируется исходя из этого стандарта. В том числе все штатные страховочные устройства, системы и их компоненты испытываются срывом груза весом не менее 200кг.

● Для организации подъема и спуска спасателей и пострадавших, наведения переправ и т.д. в качестве грузовых и страховочных используются только статические веревки.

1.2. Для сравнения:
Снаряжение, выпускаемое для спортивного альпинизма и скалолазания, тестируется для выдерживания нагрузок при срыве стандартного груза массой 0.8KN (80кг) при страховке с использованием динамической веревки.
Подавляющее большинство альпинистского снаряжения не выдерживает нагрузок соответствующих спасательным стандартам.
Поэтому большая часть альпинистского снаряжения, включая динамические веревки и страховочные устройства, непригодно для ШТАТНОГО применения в спасательных работах и может быть отнесено только к подручным средствам.

1.3. Примечание:
Разумеется, для страховки альпинистов – спасателей при их передвижении в горах к месту спасработ используется обычное альпинистское снаряжение и альпинистские способы страховки.
Но непосредственно для подъема, спуска и страховки, пострадавших и сопровождающих должно использоваться только штатное снаряжение.
В тоже время делается оговорка, что в сложных горных условиях может потребоваться применение нестандартного снаряжения (например, жумаров для работы на обледенелой веревке) и требования соблюдения фактора безопасности 10:1 могут быть невыполнимы. Но делается это только в крайних случаях под личную ответственность руководителя спасподразделения. Как правило, все такие случаи потом очень тщательно разбираются в самом спасподразделении (в этих странах разборы после спасработ или тренировок такая же обычная практика как у нас), а также могут послужить поводом для внутриведомственного расследования.


1. Веревка - Статика.11мм
2. Ролики с диаметром шкива 44 мм и более (не менее чем в 4 раза большим, чем диаметр
веревки).
3. Для присоединения полиспастов и их компонентов к веревке используются схватывающие узлы в три
оборота из статического 8мм репшнура. Далее в тексте - грузовые схватывающие узлы.
Это основной способ, применяющийся в большинстве случаев.

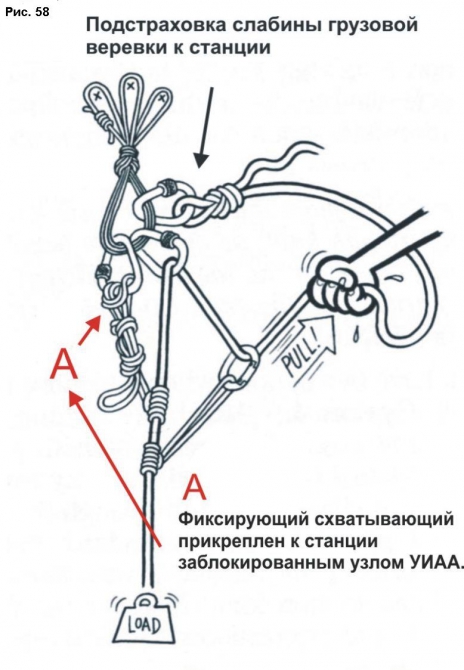

● Такие же схватывающие используются для предотвращения обратного хода грузовой
веревки и её фиксации на выходе из полиспаста. Далее в тексте – фиксирующие
схватывающие.
Стандартная прочность 8мм репшнура у ведущих производителей веревок (Edelweiss, Mammut,
Beal и т.д.) составляет от 12.8 KN до 15 KN. Используются стандартные петли из куска
репшнура длиной 135см.
4. Карабины – только с муфтой.


1.5. Общие требования по безопасности при работе с полиспастами

● Грузовые станции для крепления полиспаста должны быть исключительно надежны и, как
минимум, соответствовать требованиям фактора безопасности 10:1.

● Страховка пострадавшего (с сопровождающим или без) осуществляется отдельной страховочной статической веревкой. Для этого организуется отдельная, независимая страховочная станция.

● Тянуть полиспаст надо равномерно, без рывков и пиковых усилий. Так называемая работа на
«раз, два – взяли!» категорически не допускается. При таком способе очень легко пропустить
момент зацепления какого либо компонента полиспаста за рельеф или другую причину
перегрузки и начать «рвать» систему.
Так же при этом способе возникают опасные пиковые (раскачивающие) нагрузки на станцию и
другие компоненты. Считается, что если спасатели вынуждены тянуть таким способом, то
это сигнал о том, что в системе полиспаста что-то сделано неправильно.
Это значит, что, прежде чем добавлять количество тянущих, или повышать усилие
полиспаста, или прилагать большие усилия тяги, необходимо остановиться, разобраться
в чем причина и попытаться наладить полиспаст таким образом, чтобы можно было
тянуть без рывков.
Способ тяги, которым работают спасатели можно назвать « рука – через руку»: таким
способом, плавно перехватывая руками веревку, поднимают флаг на флагштоке.

● Основное правило безопасности при работе с полиспастами называется коротко - СТОП!
Это означает, что любой спасатель, заметивший какие-либо существенные неполадки в
работе полиспаста ИМЕЕТ ПРАВО И ДОЛЖЕН!скомандовать СТОП! Услышав такую
команду, все спасатели должны Сразу же! остановиться и передать её по цепочке: стоп,
стоп, стоп…, чтобы услышал каждый. Только остановившись, начинают выяснять, в
чем причина. По мнению моих канадских инструкторов спасателей – выполнение этого
очень важного правило уберегло немало спасателей от травм и даже гибели.

Хочу вкратце привести пример из собственной практики, так как лично имел шанс
прочувствовать всю необходимость этого правила около 20 лет тому назад
на спасательной тренировке:
Я был сопровождающим и висел на веревке с пострадавшим за спиной. Мои друзья
бодро вытягивали нас вверх полиспастом, работая на «раз, два – взяли». В результате
перетерлась и лопнула веревка на станции (разумеется, это произошло еще и потому, что
станция была сделана с грубыми ошибками). Этот момент случайно! заметил один из
ребят, который в то время не был задействован ни на страховке, ни на вытаскивании.
Благодаря его крику все, кто был наверху, схватились за веревку и держали нас на руках
около 10 минут, пока восстанавливали полностью разрушенную станцию. Поскольку
народа было немного, товарищ, страховавший нас отдельной веревкой, бросился на
помощь остальным держать грузовую веревку. При этом он забыл заблокировать
страховочную веревку. В общем ошибка на ошибке. Последствия этих ошибок могли быть
весьма печальные, так как дело было на недостроенном здании, и внизу были плиты с
густо торчащей вверх арматурой. Так что все могло закончиться в лучших традициях
Голливуда…

● Следующее важное правило работы с полиспастами ограничивает количество человек,
работающих на полиспасте:

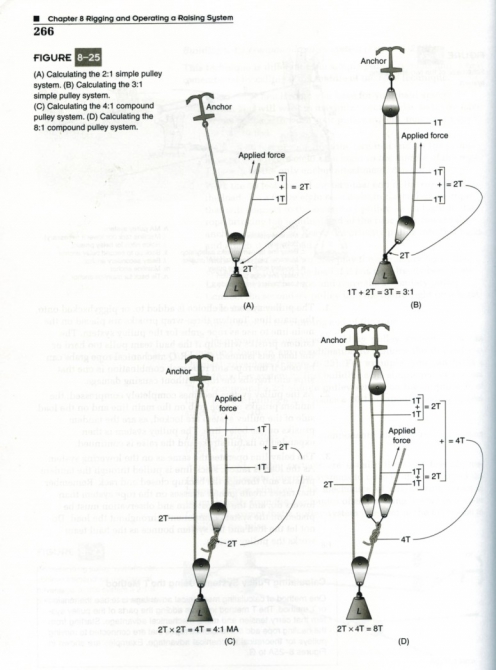

Фактор тяги (haul factor) - число, полученное от умножения ТВ полиспаста на количество тянущих не должно быть больше 18.
Это значит, что полиспаст 3:1 должно тянуть не более 6 человек, Полиспаст 2:1 – не более 9 человек и т.д.
При натягивании переправ рекомендуют использовать фактор тяги не более 12.

Примечание:
● Страховка пострадавшего и сопровождающего статической веревкой применяется
профессионалами при любых спасательных действиях: подъем полиспастом, спуск,
транспортировка.
Страховка с помощью динамической веревки считается небезопасной и допускается
только для страховки спасателей при движении по горному рельефу.

Насколько я знаю, техника страховки с применением статической веревки мало
известна у нас в России. Возможно, нашим профессионалам было бы интересно с ней познакомиться. Но так как подробное писание этой техники требует написания отдельной статьи, то пока ограничусь упоминанием о том, что такая техника существует.

Все приводимые ниже рекомендации по применению подручных средств даются на основе методик
Канадской Ассоциации Горных Гидов (ACMG - Association of Canadian Mountain Guides).

Здесь общие рекомендации по безопасности работы с полиспастами звучат коротко:
В спасработах, проводимых силами самой группы альпинистов, попавшей в беду или силами других спортивных групп, пришедших на помощь, используются подручные средства и фактор безопасности 10:1 соблюсти проблематично.
При работе подручными спасатели действуют на свой страх и риск. Грамотный спасатель должен знать, чего бояться и в чем заключается риск. Поэтому горные гиды должны знать параметры безопасного применения используемого снаряжения и должны стремиться к тому, чтобы, исходя из возможностей имеющегося снаряжения, любые спасательные системы (в том числе полиспасты) были организованы максимально безопасно.

II. Штатные и подручные способы прикрепления полиспаста и всех роликов (карабинов), входящих в его состав, к грузовой веревке

2.1. Штатная система.

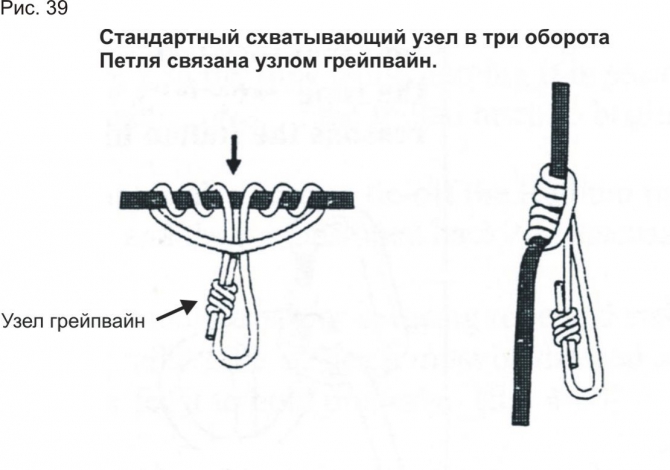

В любых полиспастах: простых или сложных, сделанных из грузовой или отдельной веревки по стандарту полагается использовать [b]только схватывающий узел три оборота из петли 8мм репшнура связанной узлом грейпвайн. Рис. 39.




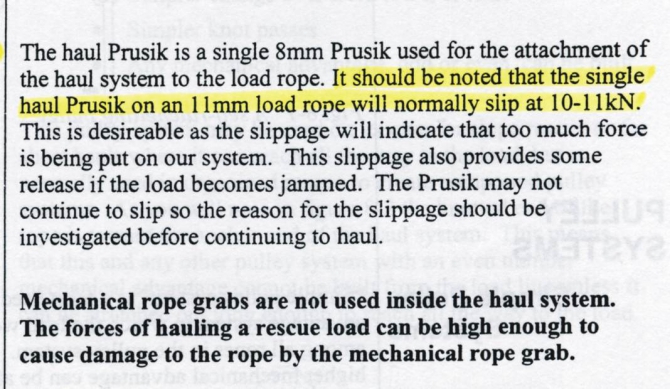

Петля вяжется из куска репшнура длиной 135см. Этот размер рассчитан для работы схватывающего узла в комбинации со специальным роликом стандартного размера в системе автоматической фиксации веревки (см. п.3.3. и рис. 49)

Использование схватывающих узлов - это отнюдь не архаизм, как могут полагать те, кто окончательно «списал» схватывающий узел из употребления.
За этим стоят многочисленные испытания в спасательных лабораториях в различных странах и огромная практика их практического применения в спасательных подразделениях указанных выше стран.
Согласно данным этих испытаний классический схватывающий узел в три оборота из 8мм репшнура, завязанный на 11мм веревке начинает ползти при нагрузке в 10-11 KN.
Поэтому схватывающий узел выполняет исключительно важную функцию в полиспасте:
Он защищает от перегрузок всю систему в целом.
Сползание узла – это сигнал SOS! о том, что система перегружена.

Причем важно отметить следующий момент: в начале сползания схватывающий узел
практически не травмирует веревку. Только после достаточно длительного сползания
схватывающий начинает плавиться, «прикипать» к веревке и травмировать оплетку.
Поэтому спасатели очень внимательно следят за «поведением» схватывающих.
В тот же момент, как только замечено сползание узла, грамотные спасатели должны
остановиться и проверить в чем причина перегрузки. После устранения причины перегрузки,
поползший схватывающий может быть легко заменен (у каждого спасателя должно быть
несколько запасных схватывающих), и подъем продолжен. Если сползание было замечено
вовремя, то, как правило, грузовая веревка не травмируется настолько, чтобы потребовалась
её замена и подъем может быть продолжен. Здесь очень важен, уже упомянутый выше навык
плавной, без рывков, работы тянущих полиспаст, потому что он позволяет вовремя заметить
перегрузку системы.

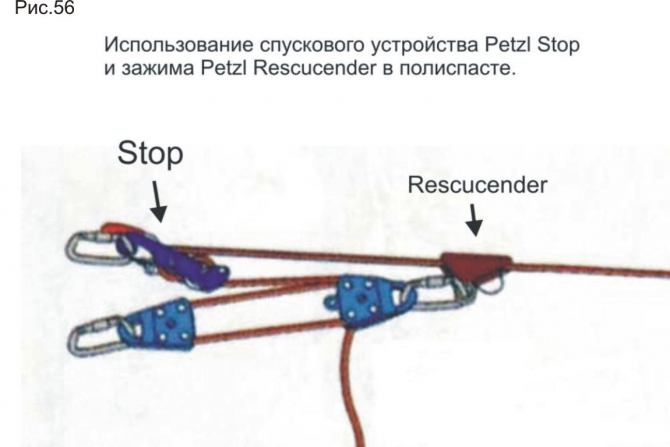

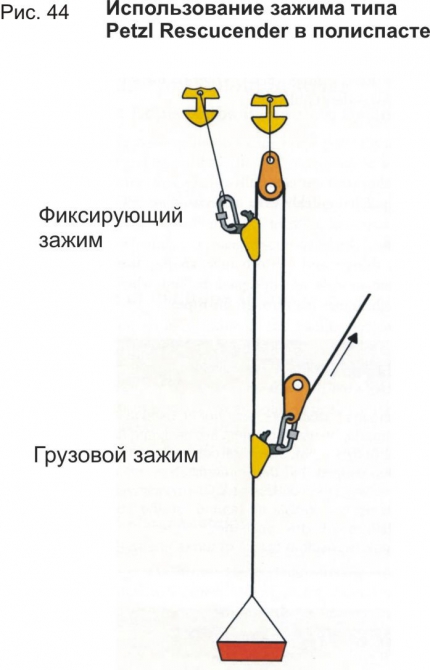

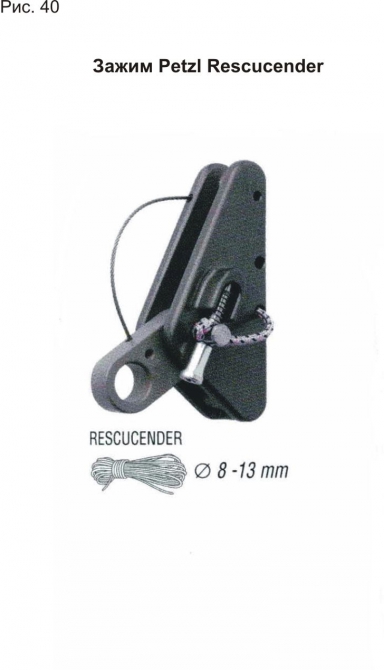

В отдельных случаях, когда схватывающие узлы работают плохо (обледенелая или
грязная веревка) допускается использование зажимов так называемого общего назначения
(general use ascenders) типа Rescucender фирмы Petzl. Рис.40



Существует много моделей подобных зажимов, но именно эта модель - Rescucender фирмы
Petzl, чаще других используется спасателями.
По данным испытаний, проводившихся в Англии в 2001г. этот зажим начинает ползти по
веревке, умеренно травмируя оплетку, при статической нагрузке ~ 7KN.
http://www.hse.gov.uk/research/crr_pdf/2001/crr01364.pdf

По канадским и американским данным Rescucender также работает лучше других
аналогичных по конструкции зажимов (согласно этим данным близкий по конструкции зажим
Gibbs гораздо серьезнее травмирует или даже рвет веревку при аналогичных нагрузках)

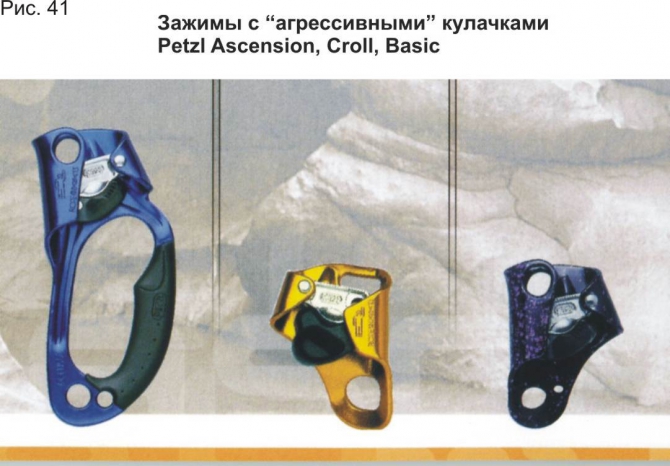

2.2. Стандартами, принятыми в Канаде, США, Новой Зеландии категорически запрещены для штатного использования в полиспастах так называемые зажимы легкого назначения или персональные - “light use (personal) ascenders”. К ним относятся зажимы – ручки типа Petzl Ascension, жумар и их аналоги, а также другие модели с «агрессивными» кулачками типа Petzl Basic и Croll.
«Агрессивные» кулачки отличаются наличием острых зубчиков, улучшающих работу
зажима на замерзшей, обледенелой или грязной веревке. Рис. 41



В случае использования зажима подобного типа, при внезапной перегрузке системы
грузовая веревка будет серьезно «травмирована» или даже полностью перекушена,
при гораздо меньших нагрузках по сравнению со схватывающим узлом:
большинство таких зажимов начинает рвать оплетку при нагрузке порядка 4KN.
И никакого сигнала SOS не будет!
Понятно, что схватывающий тоже не является идеальным средством, так как его работа
зависит от многих факторов.
Все ведущие фирмы-производители спасснаряжения работают над повышением
безопасности существующих зажимов и разрабатывают новые модели.
Но, согласно данным моих канадских инструкторов-спасателей, ни один из существующих
на сегодняшний день зажимов не соответствует полностью принятым у них требованиям по
уровню безопасности при работе в полиспастных системах с весом 200кг.

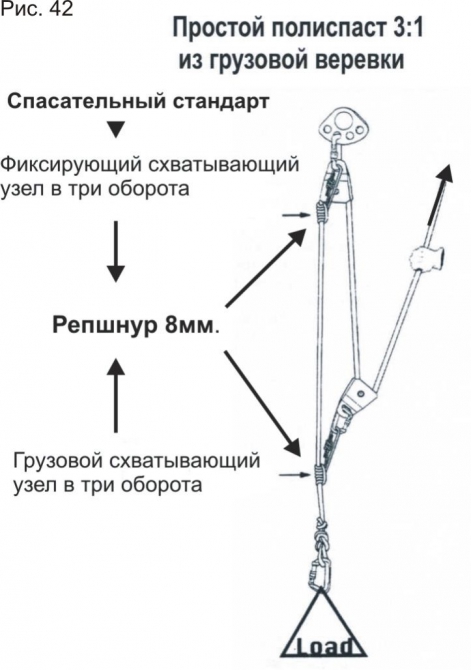

Поэтому 8мм схватывающий узел в три оборота по-прежнему является основным
способом крепления полиспаста к грузовой веревке. Рис. 42



2.3. Подручные средства для крепления полиспаста к грузовой веревке.

2.3.1. Стандартным снаряжением, которым пользуются горные гиды в Канаде и
США являются схватывающие узлы из 7мм репшнура.
Фирменный репшнур от ведущих производителей Edelweiss, Mammut, Beal, Sterling и других.
имеет штатную прочность от 10 до 13KN. По стандарту UIAA прочность 7мм репшнура
должна быть не менее 9.8KN.
Схватывающие репшнуры из такого репшнура являются обязательным снаряжением для всех
обучающихся по программе горных гидов в Канаде. Так же и сертифицированные гиды всегда
имеют с собой хотя бы пару таких схватывающих.
Как показывает практика, такой репшнур прекрасно держит даже на 8мм веревке.
У горных гидов, также как и у профессиональных спасателей, схватывающий узел это
инструмент №1 для использования в полиспасте.
К использованию зажимов при работе подручными средствами тоже прибегают только
при крайней необходимости.


Примечание автора:

Российский 6мм репшнур, популярная «шестерка», хорошо знакомый всем тем, кто давно ходит в горы – изделие низкого качества и потому категорически не рекомендуется к использованию в полиспастах и системах связанных со страховкой.
Однако не любой даже фирменный репшнур годится для этих целей. Например, как показывает моя практика, 7мм репшнуры распространенной у нас фирмы Tendon (в прошлом Lanex) несмотря на отличные прочностные характеристики, имеют слишком жесткую оплетку и плохо работают в качестве схватывающих узлов даже на 11мм. статических веревках.

2.3.2.Чаще всего подручных средствах используют классический схватывающий узел в три
оборота. Но, кроме классического пруссика могут использоваться любые другие варианты
схватывающих узлов. Из них самым популярным также как и у нас является узел Бахмана рис. 43

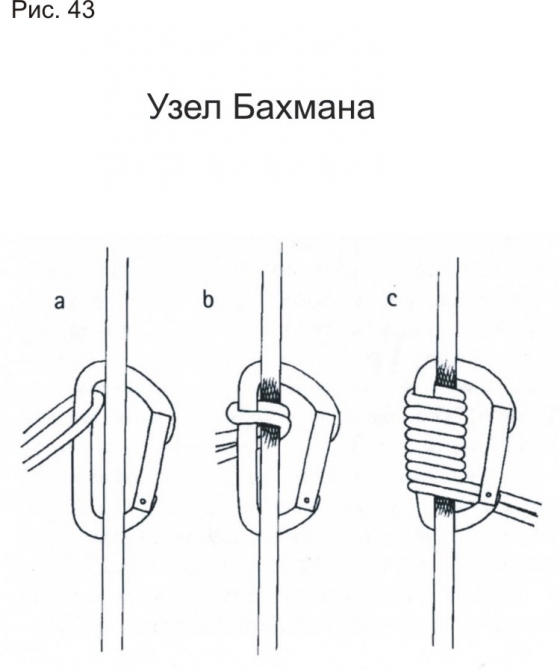

Главный плюс узла Бахмана по сравнению с классическим схватывающим в том, что его намного
проще ослабить после приложения нагрузки, а карабин в качестве ручки помогает
передвигать узел по веревке.

2.4. Использование зажимов при организации полиспастов подручными средствами.

2.4.1. Как уже было сказано выше, по данным испытаний, проводившихся в разных странах, одним из лучших является зажим Rescucender фирмы Petzl. Рис. 44



Плюсы:
● Надежная конструкция.
● Прост в эксплуатации.
● Защищает систему от перегрузки. Согласно спецификации производителя начинает
«ползти» по веревке при нагрузках выше 4 KN (согласно независимым тестам сползание
начинается при статической нагрузке порядка 7KN)
● Меньше других зажимов травмирует веревку при сползании.
● Работает на веревках 9-13мм.
● Неплохо работает на мокрой, замерзшей и обледенелой веревке.

Минусы:
● Специальное снаряжение. Редко используется альпинистами и туристами
● Начинает «ползти» по веревке при малых нагрузках, что не всегда желательно при
работе с большим грузом (вытаскивание двух человек).

2.4.2 Зажимы с «агрессивными» кулачками Petzl Ascension, Croll, Basic и их аналоги других производителей.

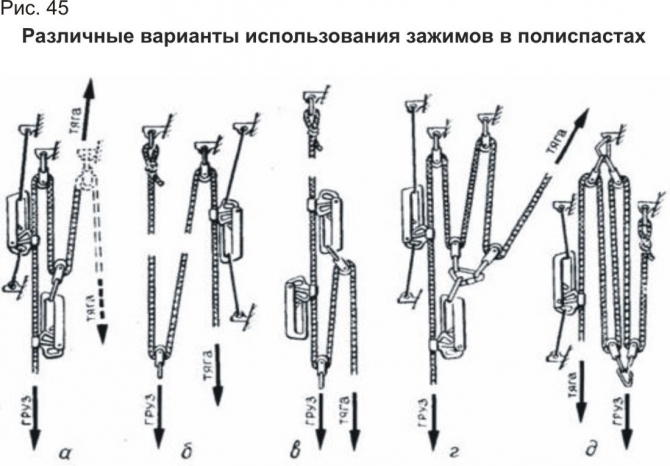

Различные варианты использования зажимов в полиспастах показаны на Рис. 45
Рисунок взят из методических рекомендаций ВЦСПС по безопасности 1977года.
"Методические рекомендации маршрутно-квалификационным комиссиям, руководителям и участникам спелеопутешествий по обеспечению безопасности".



Плюсы:
● Стандартное снаряжение. Широко применяются в альпинизме, спелеологии, промальпе,
горном туризме. Почти всегда под рукой.
● Легко пристегиваются к веревке.
● Легко передвигается по нагруженной веревке.
● Работает на веревках 9-13мм.
● Хорошо работают на мокрой, замерзшей и обледенелой веревке.

Минусы:
● Не рассчитаны на нагрузки, возникающие в полиспастах при спасательных работах.
● Начинают «ползти», одновременно серьезно травмируя при этом веревку при малых нагрузках – 4 KN.
● В случае серьезной перегрузки системы могут полностью перекусить веревку!
● Особенно опасна динамическая нагрузка!
http://www.hse.gov.uk/research/crr_pdf/2001/crr01364.pdf

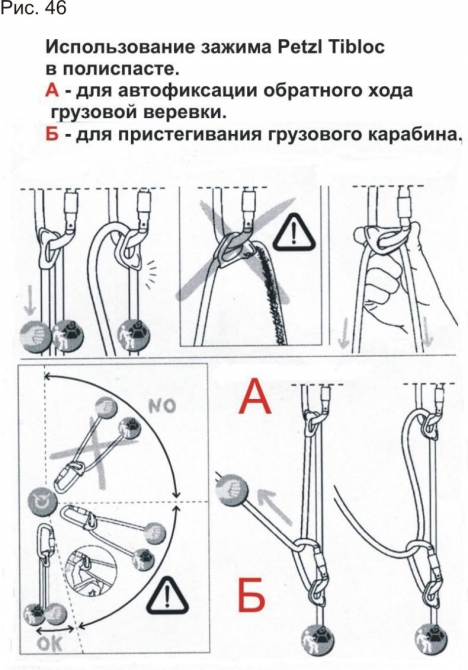

2.4.3. Мини-зажим Petzl Tibloc. Рис. 46



Плюсы:
● Малый вес.
● Легко пристегиваются к веревке.
● Легко передвигается по нагруженной веревке.
● Работает на веревках 8-11мм.
● Хорошо работает на мокрой, замерзшей и обледенелой веревке.

Минусы:
● Не рассчитан на нагрузки, возникающие в полиспастах при спасательных работах!

● Начинает «ползти», одновременно серьезно травмируя при этом веревку при малых нагрузках – 4 KN.
● В случае серьезной перегрузке системы может полностью перекусит веревку!
● Низкие прочностные характеристики! Согласно спецификации производителя
разрушается при нагрузке в 12 KN.
● Для оптимальной работы требует применения карабина с овальной формы с
круглым или овальным сечением. Многие современные карабины с плоским или
ребристым сечением плохо работают в Тиблоке.
http://www.amrg.org/mini_ropegrabs.pdf

III. Способы предотвращения обратного хода (фиксации) веревки в полиспастах.

Существуют два основных способа фиксации веревки: ручной и автоматический.

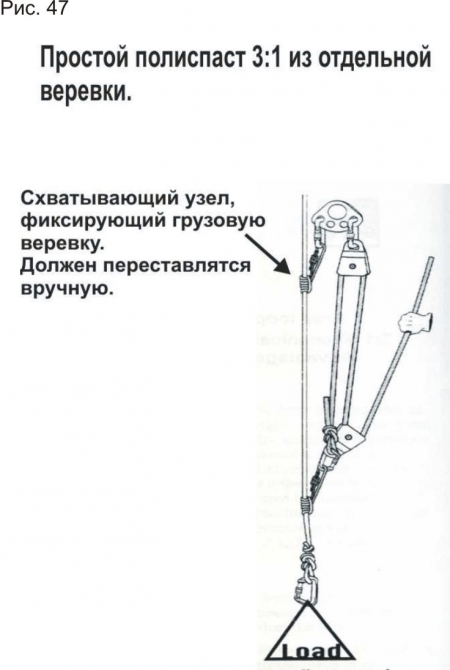

3.1. Ручная фиксация главным образом используется в тех случаях когда, полиспаст сделан из отдельной веревки. В полиспастах из грузовой веревки ручная фиксация используется реже: обычно только в тех случаях, когда нет возможности организовать автоматическую фиксацию. Рис. 47

Для ручной фиксации профессионалы используют схватывающие узлы в три оборота
из 8мм репшнура. В подручных средствах рекомендуется использовать 7мм репшнур.



Плюсы:
● При внимательной работе схватывающий узел надежен в большинстве условий.
● Не требует специального снаряжения.
● Быстро устанавливается в систему.

Минусы:
● Невозможно выдать веревку под нагрузкой.
● Требуется отдельный человек для работы с узлом.
● Плохо держит на сильно обледенелой или грязной веревке.

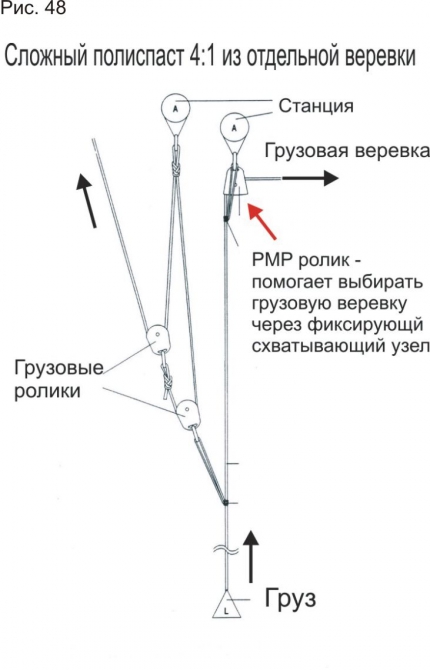

Для удобства выбирания веревки спасатели также нередко используют специальный
PMP ролик в комбинации со схватывающим. Рис. 48



3.2. Для ручной фиксации веревки также могут использоваться зажимы, перечисленные выше.
Основные плюсы и минусы этих зажимов приведены выше.

3.3. Автоматическая фиксация используется в тех случаях, когда полиспаст сделан из грузовой веревки.

Примечание:
Ни один из приведенных ниже способов не является автоматическим в полном смысле этого слова. Это значит, что при определенных условиях может потребоваться вручную «помогать» веревке проходить через это устройство. Например, если веревка замерзла.

3.3.1 Единственный штатный автоматический способ, который используют профессиональные подразделения перечисленных выше стран – это короткий 8мм схватывающий узел в три оборота из куска репшнура 135см, связанный узлом грейпвайн, в комбинации со специальным роликом с широкими «щечками». Рис. 49



Когда веревка выбирается через полиспаст - схватывающий прижимается к «щечкам», ослабляется и пропускает веревку. Во время перестановки полиспаста, под нагрузкой, схватывающий узел автоматически фиксирует веревку.

Ролики для такой системы называются Prusik Minding Pulley (сокращенно PMP) и выпускаются всеми ведущими производителями спасснаряжения (Petzl, PMI, SMC и т.д.)
Важно! В карабин встёгивается сначала схватывающий и только потом PMP ролик. В этом случае в нагруженном состоянии узел находится максимально близко к основной силовой оси карабина и нагрузка на карабин распределяется оптимально.
Эта система проста, понятна и работает исключительно надежно.
При необходимости (например, носилки уперлись в карниз, и сопровождающий просит выдать веревку) она также позволяет выдать грузовую веревку под нагрузкой. Для этого надо сначала немного выбрать веревку, чтобы схватывающий уперся в «щеки» и ослабился. Затем, удерживая узел в ослабленном состоянии рукой, можно выдать через него веревку полиспастом.
Так же как и грузовой схватывающий узел – фиксирующий узел защищает систему от перегрузки.

Плюсы:
● Система проста в установке.
● Надежно работает в большинстве условий.
● Защищает полиспаст от перегрузок
● Позволяет выдать веревку под нагрузкой.
● При необходимости схватывающий узел легко заменить.

Минусы:
● Может проскальзывать на обледенелой веревке

На сегодняшний день нет равной по надежности и безопасности полноценной альтернативы этой системе (PMP ролик + схватывающий), так как не существует специального устройства для автоматической фиксации веревки в спасательных полиспастах с функцией защиты от перегрузки (стравливания веревки при превышении определенной нагрузки).

Примечание:
Блок-ролик PETZL Protraxion и спусковое устройство PETZL Stop, рекомендуемые для работы в полиспастах фирмой PETZL, не выдерживают нагрузок по стандартам принятым в Канаде, США, Новой Зеландии и не используются в качестве штатного снаряжения в этих странах.

Только в 2008 году в США должно поступить в продажу многофункциональное спасательное страховочное устройство CMC RESCUE MPD, разработанное компанией Rock Exotica, соответствующее всем международным спасательным стандартам.
Это устройство может также использоваться для фиксации веревки в полиспастах.
В случае перегрузки системы оно безопасно (не травмируя) стравливает веревку и таким образом защищает систему от разрушения. Заявленная цена данного устройства впечатляет $495.
http://www.rescueresponse.com/store/cmc_mpd_belay_rescue_pulley.html

Примечание:
Есть сведения о том, что в настоящее время в США проходит сертификацию для применения в качестве штатного страховочное устройство PETZL I’D. Но точных данных по этому устройству у меня нет.


3.4. Способы автоматической фиксации веревки в полиспастах подручными средствами.

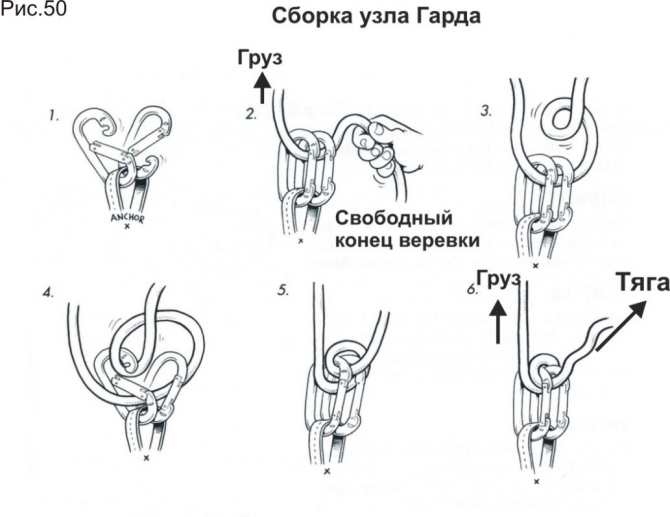

3.4.1. В первую очередь гидов учат работать со старым и проверенным временем узлом Гарда.
Рис. 50 - 51
На зачете по вытаскиванию из трещины в одиночку гидам разрешается пользоваться
только этим способом и схватывающими узлами.

Для сборки узла Гарда необходимо иметь два одинаковых карабина без муфты. Рис.50





Плюсы:
● Не требует специального снаряжения.
● Быстро устанавливается в систему.
● Работает даже на репшнурах от 6мм и выше.

Минусы:
● Большое трение.
● В полиспастах больших усилий может потребоваться протягивать веревку через узел вручную.
● Невозможно выдать веревку под нагрузкой.
● Заедает на мокрой, заснеженной или обледенелой веревке больших диаметров 10-11мм.
● Редко, но бывают случаи выстегивания веревки из одного карабина.
● Бывают случаи заклинивания веревки

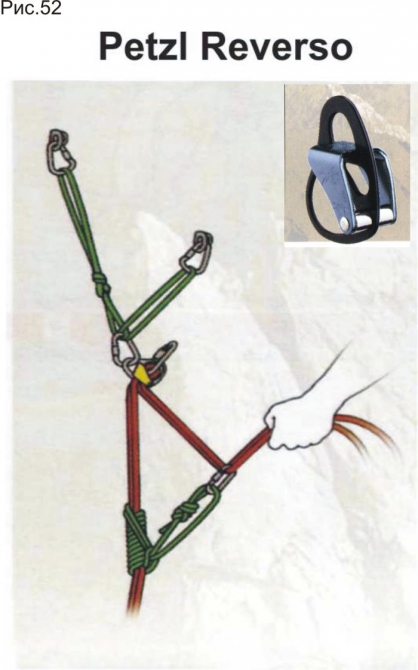

3.4.2. Страховочное устройство Petzl Reverso. Рис. 52

На этом рисунке показан полиспаст 3:1 с помощью Reverso.



Плюсы:
● Надежно фиксирует веревку.
● Не подвержено случайному раскрытию.
● При вытаскивании одного пострадавшего возможна выдача веревки под нагрузкой.
● Работает на веревках диаметром от 8 до 11мм.
● При работе с веревками небольших диаметров неплохо держит даже на обледенелой
веревке.
● Довольно распространенное страховочное устройство.

Минусы:
● Довольно большое трение.
● Может быть очень трудно или невозможно выдать веревку под нагрузкой, если
пострадавший тяжелый или вытаскиваются два человека.

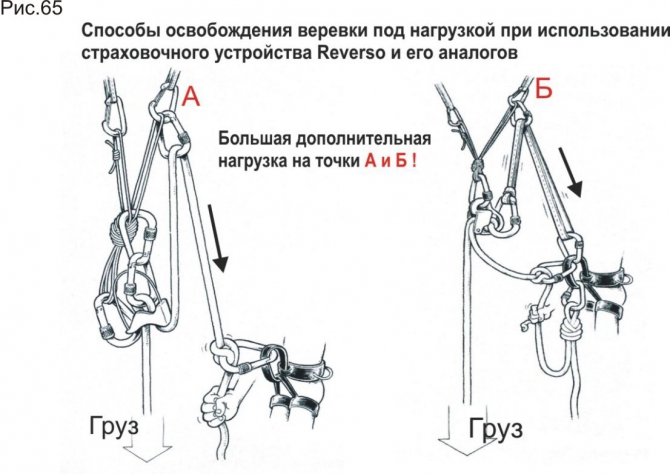

● Способ выдачи веревки под нагрузкой создает большое усилие на всю систему, что
может быть опасно. См. п. 5.3.2 и рис. 65
● Заедает при работе на мокрой, заснеженной или обледенелой веревке больших диаметров 10-11мм.

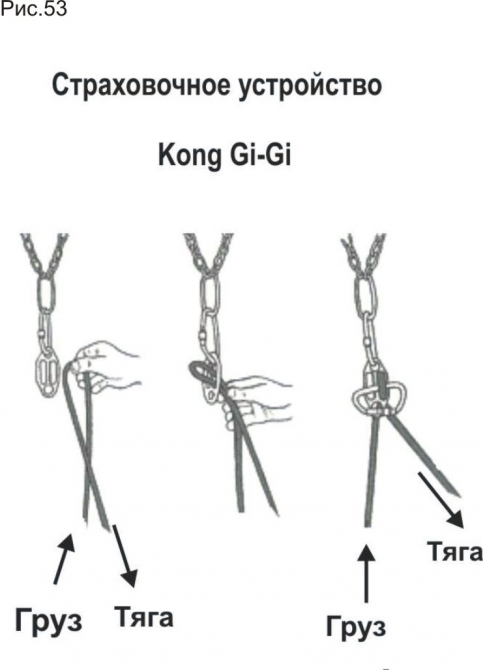

3.4.3. Страховочное устройство Kong Gi-Gi. Рис. 53
В практическом применении близко по характеристикам к Reverso.



Плюсы:
● Надежно фиксирует веревку.
● Не подвержено случайному раскрытию.
● При вытаскивании одного пострадавшего возможна выдача веревки под нагрузкой.
● Работает на веревках диаметром от 8 до 11мм.
● При работе с веревками небольших диаметров неплохо держит даже на обледенелой
веревке.

Минусы:
● Довольно большое трение.
● Может быть очень трудно или невозможно выдать веревку под нагрузкой, если
пострадавший тяжелый или вытаскиваются два человека.
● Способ выдачи веревки под нагрузкой создает большое усилие на всю систему, что
может быть опасно. См. п. 5.3.2 и рис. 65
● Заедает при работе на мокрой, заснеженной или обледенелой веревке больших диаметров 10-11мм.

Примечание:
Существует и другие страховочные устройства позволяющие фиксировать веревку аналогично
Reverso и Gi-Gi.


3.4.4. Многие гиды отдают предпочтение уже описанному же штатному способу
автоматической фиксации.

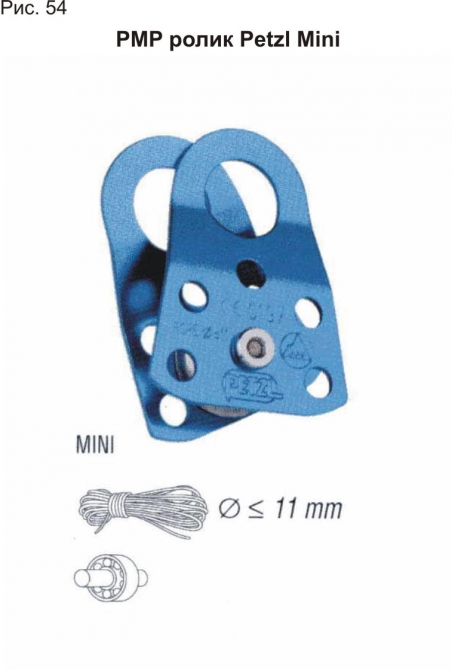

Только они используют легкий PMP ролик PETZL Mini (вес 80г) и 7мм схватывающий рис.54

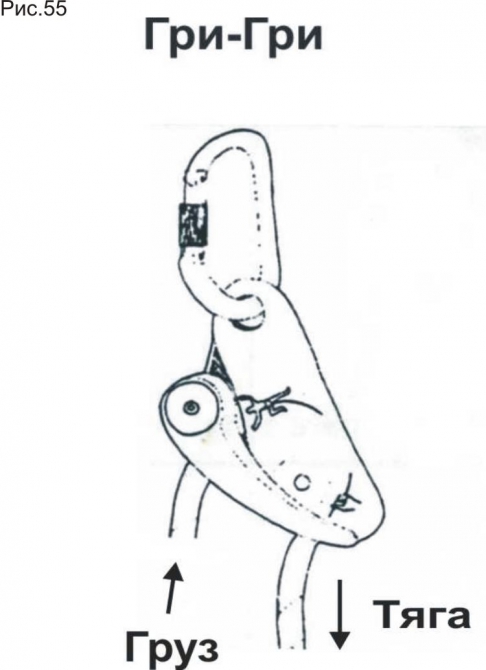

3.4.5.Довольно удобно популярное устройство Petzl Gri-Gri. Рис. 55



Плюсы:
● Быстро устанавливается в систему.
● Низкое трение.
● Возможность выдать веревку под нагрузкой.

Минусы:
● Требует опыта и внимательности при установке в систему, так как в спешке легко неправильно вложить в гри-гри веревку.
● Необходимо внимательно следить, чтобы под нагрузкой рычаг ни за что не цеплялся,
так как устройство может легко перейти в режим выдачи веревки и перестать её
фиксировать.
● Может проскальзывать на обледенелой веревке
● Рассчитано на работу только с веревками 10-11мм
● Специальное снаряжение. Больше используется в скалолазании, чем в альпинизме и туризме.

3.4.6. Спусковое устройство PETZL Stop. рис. 56



Плюсы:
● Низкое трение.
● Возможность выдать веревку под нагрузкой.
● Работает с веревками диаметров 9-12мм.

Минусы:
● Специальное снаряжение. Больше используется в спелеологии, чем в альпинизме
и туризме.
● Требует опыта и внимательности при установке в систему
● Необходимо внимательно следить, чтобы под нагрузкой рычаг ни за что не цеплялся,
так как устройство может легко перейти в режим выдачи веревки и перестать её
фиксировать.
● Может проскальзывать на обледенелой веревке.
● Не рассчитан на нагрузки при вытаскивании двух человек.

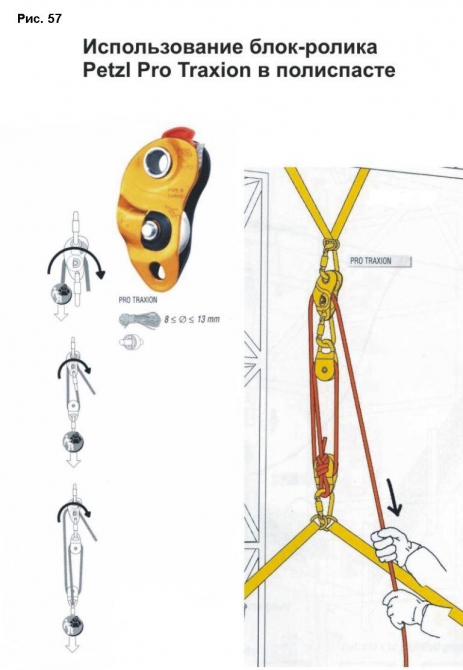

3.4.6. Блок-ролики PETZL PRO TRAXION и MINI TRAXION. Рис 57.



Плюсы:
● Быстро устанавливаются в систему..
● Надежно фиксируют веревку
● Низкое трение.
● Работают с веревками диаметров 8-13мм.
● Хорошо работают на мокрой, грязной и обледенелой веревке.

Минусы:
● Специальное снаряжение. Больше используются в спелеологии и промальпе, чем в
альпинизме и туризме.
● Не рассчитаны на нагрузки при вытаскивании двух человек.


IV. Подстраховка полиспаста при работе подручными средствами.

Страховка спасателя и пострадавшего отдельной веревкой – это самый надежный способ обеспечения безопасности при любых спасательных действиях.
Так же как у профессионалов, это способ №1 в работе подручными средствами.
Но в ситуации спасработ силами малой группы нередки случаи, когда отдельной веревки для верхней страховки просто нет.

Для подстраховки на случай отказа полиспаста рекомендуют следующие способы:
Они хорошо известны всем работающим с веревками. Это аксиомы, которым учат всех, как у нас, так и за рубежом. К сожалению, мой инструкторский опыт показывает, что в ажиотаже спасработ или тренировок, даже опытные люди порой забывают это сделать.
Потому считаю не лишним напомнить.

4.1. Конец грузовой веревки должен быть пристегнут (привязан) к станции.
Это необходимо делать всегда, независимо от того есть отдельная страховка или нет.

4.2. Слабину грузовой веревки, образовавшуюся при работе полиспаста, также необходимо периодически пристегивать к станции, оставляя необходимую длину для работы. В этом случае, даже при полном отказе полиспаста, груз не должен упасть обратно на всю глубину.
При наличии двух карабинов сначала завязывают узел восьмерку на вновь образовавшейся слабине и пристегивают к станции. Потом выстегивают предыдущий узел из второго карабина
и т.д. При наличии одного карабина часто используют узел стремя. Новую слабину пропускают через узел, не открывая карабин. Рис. 58



4.3. Как в профессиональных, так и в спасработах подручными средствами очень широко используется узел УИАА.
Узел УИАА также используют для страховки и в качестве тормозного устройства для спуска пострадавшего.

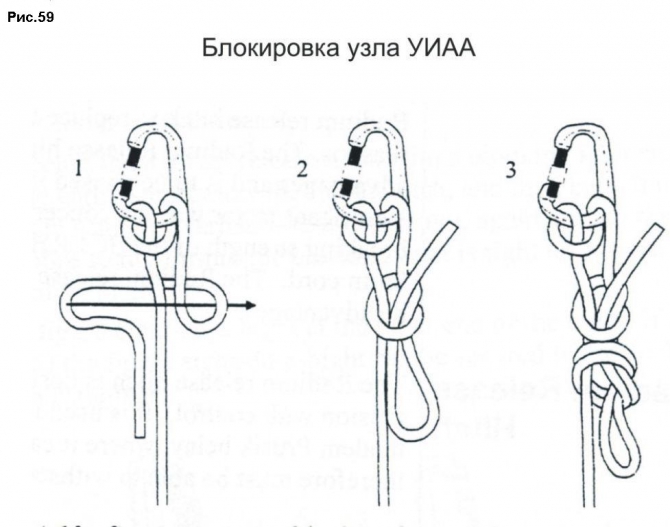

Заблокированный узел УИАА служит для так называемого «плавающего» крепления различных компонентов спасательных систем. При необходимости такое крепление позволяет ослаблять различные компоненты, например затянувшийся схватывающий узел, под нагрузкой.
Основные преимущества узла УИАА по сравнению с другими устройствами:

● Для работы с узлом УИАА требуется самый минимум снаряжения – всего один карабин.
● Узел УИАА может быть легко заблокирован и разблокирован под нагрузкой. Рис. 59

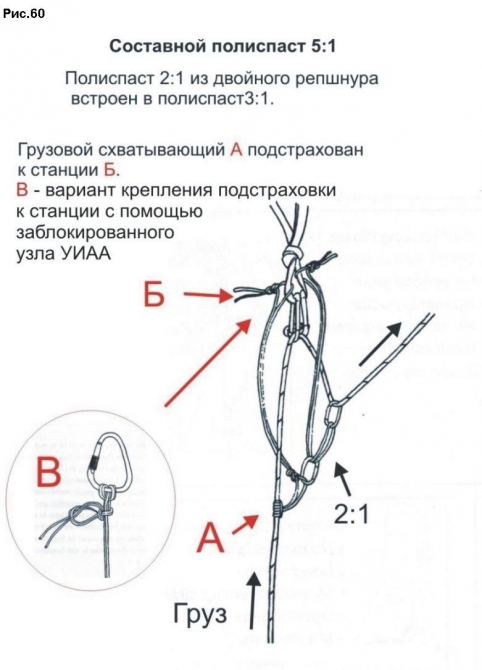

4.4. На рис. 60 показан способ подстраховки полиспаста, требующий минимум снаряжения, который можно использовать при работе в одиночку.
Грузовой схватывающий узел подстраховывается к станции. В случае отказа узла Гарда или другого фиксирующего устройства узел должен удержать веревку.
На рисунке показан схватывающий узел из длинного отрезка репшнура. При наличии только короткого схватывающего или зажима их можно подстраховать к станции длинной оттяжкой, слабиной грузовой веревки и т.п.
На вставке В показан способ крепления подстраховочного конца веревки к станции с помощью заблокированного узла УИАА. При необходимости он позволяет снять нагрузку и ослабить сильно затянувшийся схватывающий узел или «закусивший» зажим.



Примечание:
При работе силами нескольких спасателей, для подстраховки автофиксирующего устройства лучше использовать короткий страховочный схватывающий, расположенный ближе к станции. Для снятия нагрузки и ослабления сработавшего страховочного схватывающего узла его также рекомендуется крепить к станции заблокированным узлом УИАА, как это показано на рис. 59. Во время работы этот страховочный узел надо придерживать рукой, не давая ему затянуться. При аккуратной работе с узлом, этот способ надежнее способа, показанного на рис. 60, так как, при отказе автофиксирующего устройства, рывок и шоковая нагрузка на станцию и груз будет минимальны.

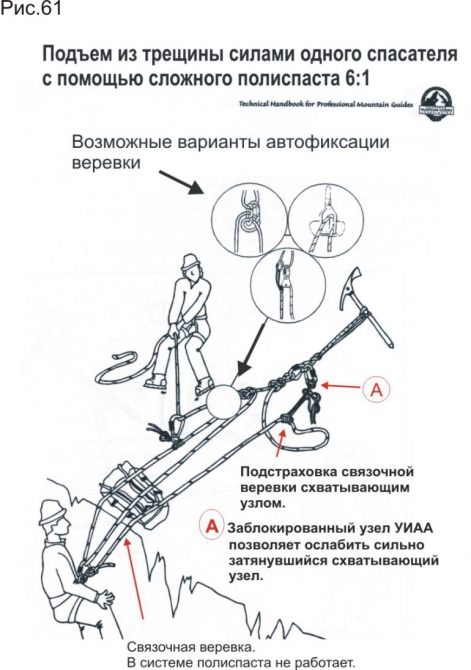

4.5. На рис. 61 из «Технического руководства для горных гидов» показано использование
полиспаста 6:1 из грузовой веревки при вытаскивании из трещины, а также приведены
варианты автоматической фиксации веревки и способ подстраховки связочной веревки.
В этой схеме связочная веревка не задействована в работе полиспаста и работает, как
отдельная страховка.



5. Некоторые полезные технические приемы при работе с полиспастами.

5.1. При работе со штатным снаряжением у спасателей всегда есть хотя бы один запасной PMP ролик и несколько готовых стандартных петель для схватывающих узлов.
При работе с наращиванием веревок полиспастом из грузовой веревки запасной PMP ролик помогает быстро пропустить узел через систему.
На рис. 62 показан способ пропуска узла методом удлинения станции.1.

1. На грузовой станции, на отдельной петле размещают 2й ролик со схватывающим узлом. Грузовой
схватывающий переносят за узел на грузовой веревке.
2. Когда узел находиться в 10-15см от первого ролика 2й ролик со схватывающим узлом
пристегивают к веревке за узлом.
3. Выбирают полиспаст еще немного, чтобы фиксирующий схватывающий узел на первом ролике уперся в щечки и ослабился. Одновременно вытягивают удлиняющую петлю и затягивают второй схватывающий на грузовой веревке. Удерживая первый фиксирующий схватывающий в ослабленном состоянии, выдают веревку через первый ролик и плавно переносят нагрузку на второй фиксирующий схватывающий. После переноса нагрузки первый ролик с узлом отстегивают от веревки, и работа может быть продолжена.



При слаженных действиях спасателей пропуск узла происходит очень быстро и не требует использования дополнительного полиспаста (аварийной системы).
Недостатком этого способа является то, что теряется примерно 30-40см рабочего хода полиспаста.

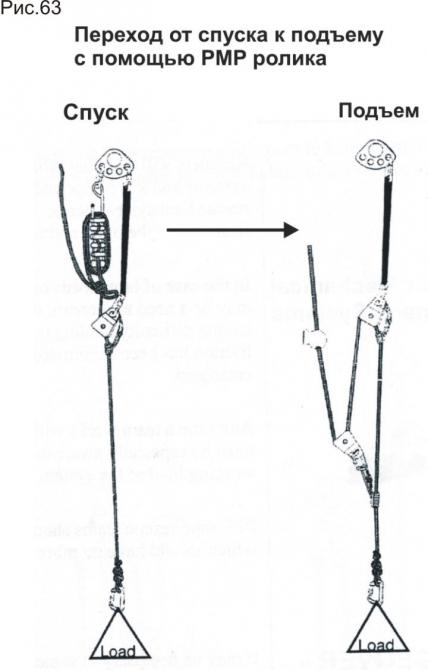

5.2. Подобным методом удлинения станции с помощью PMP ролика можно быстро
перейти от спуска пострадавшего к подъему. Рис. 63



5.3. При работе с полиспастом нередко возникают ситуации когда надо немного выдать веревку через полиспаст и приспустить груз.

5.3.1. На рис. 64 показано «плавающее» крепление автофиксирующего компонента
(узла Гарда) к станции.
В случае необходимости такой способ позволяет снять нагрузку с «закусившей» системы автофиксации, а также облегчает переход от подъема к спуску и пропуск узлов через систему при наращивании веревок.



5.3.2. На рис. 65 показаны способы выдачи веревки под нагрузкой через страховочное устройство типа Reverso.
Примечание:
Оба рисунка показывают способы выдачи веревки в ситуации верхней страховки.
! При работе с полиспастом исключительно важно пристегнуть слабину к станции, как это показано на рис. 60, так как вполне возможна потеря контроля над веревкой, что может привести к падению пострадавшего. Так же рекомендуется подстраховка отдельным схватывающим узлом.
Опасность перегрузки страховочных точек можно снизить, если использовать «плавающее» крепление этих страховочных устройств к станции, как показано в п.5.3.1. на рис. 64



5.4. У профессионалов существует целый ряд специальных узлов для создания «плавающих» точек крепления различных компонентов спасательных систем.

В англоязычной терминологии такие узлы называются «Load Release Hitch» или сокращенно LRH. Такие узлы являются обязательным компонентом, присоединяющим спасательные страховочные устройства к станции. Они не только помогают снять нагрузку, но так же выполняют роль амортизаторов, снижая шоковую нагрузку на станцию в случае рывка.

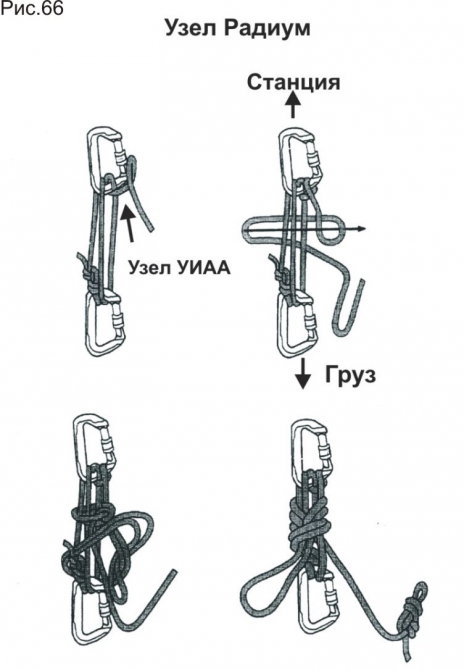

Начиная с 2000г, большинство профессиональных команд преимущественно использует так называемый узел Радиум (Radium Release Hitch», так как он показал себя самым удобным и надежным в работе. Рис. 66
По стандарту для вязки узла используется 10 метровый кусок 8мм репшнура и два больших грушевидных муфтованных карабина.
Ниже приведены основные рабочие характеристики этого узла :
● Прочность – 31+ KN
● Быстро завязывается
● Легко блокируется и разблокируется под нагрузкой
● Легко укорачивается в исходное положение после снятия нагрузки
● Легко проверяется на правильность завязывания
● Дает возможность регулировать трение в работе.
● Можно выдать груз на 3 метра
● Один человек легко спускает груз весом 200кг + и блокирует узел под нагрузкой.



Примечание:
Узел Радиум в штатном варианте (8мм репшнур, 10м) также соответствует стандарту пожарно - спасательной службы США, согласно которому, стандартом спасательного груза является 280кг (пострадавший + 2 сопровождающий спасателя).
При работе подручными средствами узел Радиум вяжут из 7мм репшнура.
В таком варианте при использовании фирменного репшнура прочность узла Радиум равна примерно 22 KN.

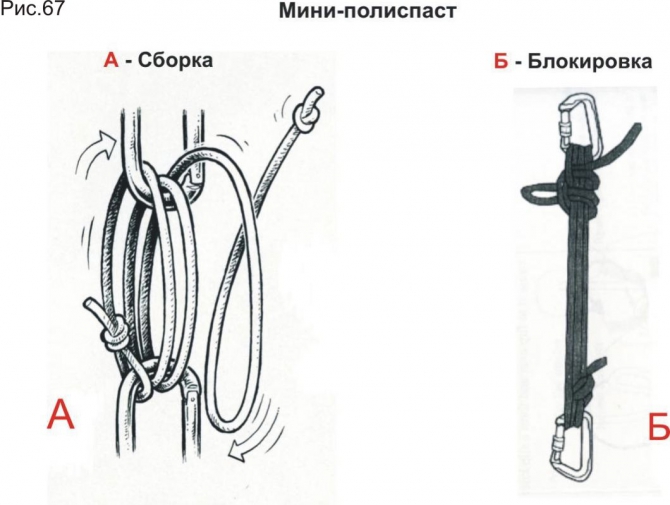

6. Еще одна система, которая нередко используется в спасработах подручными средствами это так называемый мини – полиспаст.
Для его сборки требуется два карабина (желательно муфтованных) и кусок 7-8 мм репшнура. Рис. 67

Вяжется мини-полиспаст просто:
Один из карабинов, предназначенный для крепления к станции является стационарным, другой – грузовым. Завязанный на конце репшнура узел встегивается в один из карабинов, а свободный конец пропускается через оба карабина по кругу. В результате получается компактный простой полиспаст. Согласно правилу полиспаста каждый оборот репшнура вокруг грузового карабина дает дополнительный 2х кратный ТВ. В зависимости от того, где закреплен узел: на стационарном или грузовом карабине, получается четный или нечетный полиспаст.
Количество оборотов зависит от ситуации. Обычно делают два - три полных оборота + блокировка как показано на рисунке. Большее количество оборотов обычно не дает преимущество, так как пряди репшнура сжимают друг друга и начинают пересекаться, создавая большое трение в системе. Для уменьшения трения внутри полиспаста надо следить, чтобы пряди репшнура не пересекались и ложились параллельно друг другу.
При необходимости такой мини – полиспаст может быть связан заранее и использоваться в качестве аварийной системы.

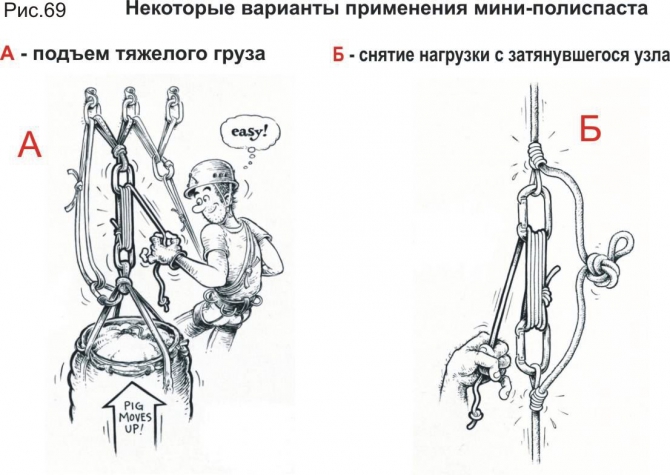

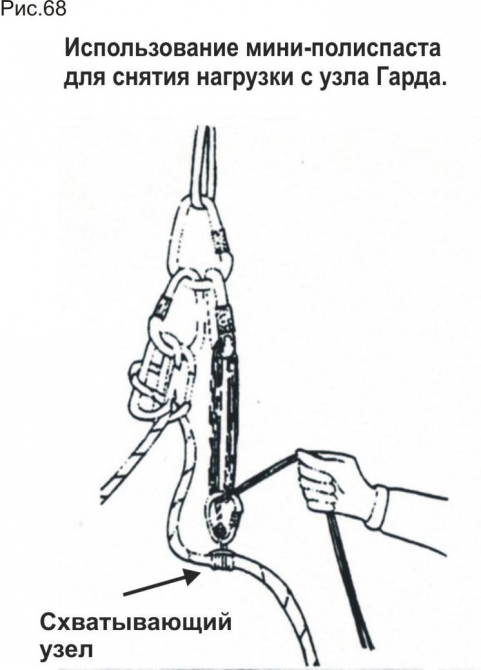

На рис. 68 и 69 показаны различные варианты применения мини-полиспаста.
Эта система также может быть легко заблокирована и разблокирована под нагрузкой и работать как LRH.







Профессиональные спасатели тоже порой прибегают к помощи мини – полиспаста, так как он может оказаться незаменим при работе в ограниченном пространстве, когда недостаточно места для размещения полноценного полиспаста.
Например, на одной из спасательных тренировок в Канаде мне пришлось освобождать от зависания «пострадавшего», весом около 100кг, зависшего на короткой оттяжке во внутреннем углу под карнизом. Никакой другой точки страховки, кроме той, на которой висел «пострадавший» у меня не было. Резать оттяжку запрещено. Только с помощью мини- полиспаста удалось справиться с этой задачей.

7. В Канаде два 6-тиметровых куска 7мм репшнура + 2 схватывающих - являются стандартным снаряжением горного гида.
Такие отрезки репшнура называются «Cordelette». Они очень популярны у многих альпинистов за рубежом. Штатные «Cordelette» из 8мм репшнура являются стандартным личным снаряжением профессиональных спасателей.
У нас, насколько я знаю, эта система практически неизвестна.

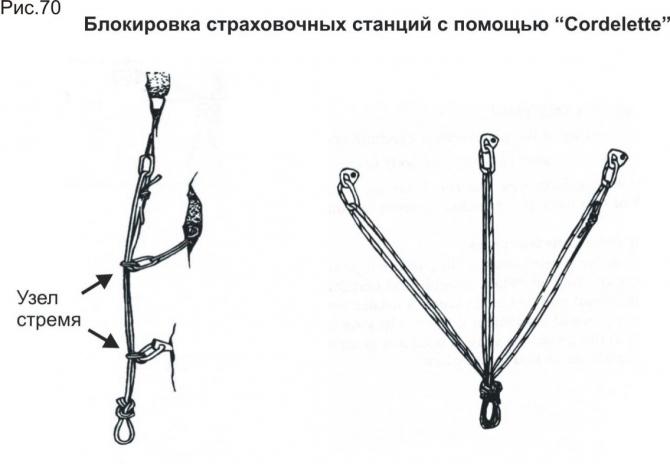

Одно из основных назначений «Cordelette» - это блокировка страховочных станций.Рис.70



С помощью такого репшнура можно сблокировать практически любую конфигурацию из разных точек. Кроме того «Cordelette» - могут оказаться незаменимы во многих ситуациях спасработ подручными средствами: сделать мини-полиспаст, завязать LRH, подстраховать грузовой схватывающий в полиспасте и т.д. Это также надежный расходный материал для спусковых петель и еще множество других вариантов применения. Пара компактно смаркированных «Cordelette» не занимает много места на беседке и может быть всегда под рукой. На Западе даже продают уже готовые «Cordelette» в упаковке.
Мои иностранные клиенты научили меня этой системе много лет назад. С тех пор она уже не раз выручала меня в разных ситуациях. Так что очень рекомендую.
Разумеется, репшнур должен быть не купленный в хозяйственном магазине, а фирменный, от ведущих производителей. Еще недавно за рубежом широко пользовались 6мм репшнуром. Но в последние годы больше предпочитают 7мм репшнур, как более надежный. Как уже было сказано выше, 7мм – это стандарт, используемый горными гидами в Канаде.
Как показывает мой личный многолетний опыт работы с полиспастами схватывающие узлы из фирменного репшнура (я пользуюсь Edelweiss или Mammut) очень неплохо держат даже на тонкой 8мм веревке. Большую часть занятий с полиспастами я провожу зимой, так что есть достаточный опыт работы такими схватывающими на заснеженной, замерзшей и обледенелой веревке. По моему опыту схватывающие узлы из хорошего репшнура надежно работают в большинстве условий, и прибегать к помощи зажимов приходиться редко.
Разумеется, качество работы схватывающих узлов существенным образом зависит от веревки, на которой они используются. Впрочем, и качество работы различных зажимов от этого тоже зависит.
Кроме обычного нейлонового репшнура «Cordelette» также делают из новых современных материалов Spectra, Dyneema, Technora, Кевлар и других. Их главные преимущества по сравнению со стандартными репшнурами это высокая прочность на разрыв и малый вес.
Например, 5мм репшнур из Technora имеет прочность на разрыв 23 KN.
Однако, как показывают данные испытаний различных репшнуров и строп, представленные в 2000г на Международном Симпозиуме по Технически Сложным Спасработам (International Technical Rescue Symposium), обычный 7мм нейлоновый репшнур, а также
обычная 25мм нейлоновая стропа, превосходят эти материалы практически по всем рабочим показателям. Согласно данным этих испытаний 7мм репшнур и 25мм стропа являются лучшими материалами для блокирования страховочных станций в альпинизме, а 7 мм репшнур - это также лучший материал для схватывающих узлов.
http://www.amrg.org/high_strength_cordlette_Moyer.pdf

Справочная информация и ссылки.

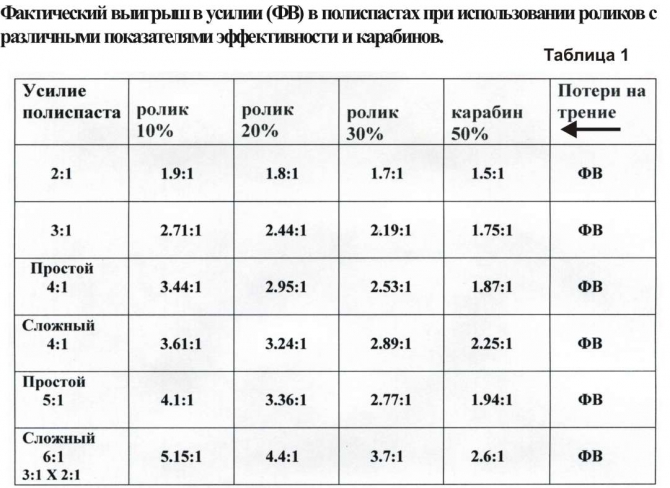

Таблица сделана на основе данных испытаний проведенных в 2004г в Австралии.
http://oberon.ses.nsw.gov.au/resources/Vertical%20Rescue%20Friction%20Testing.pdf

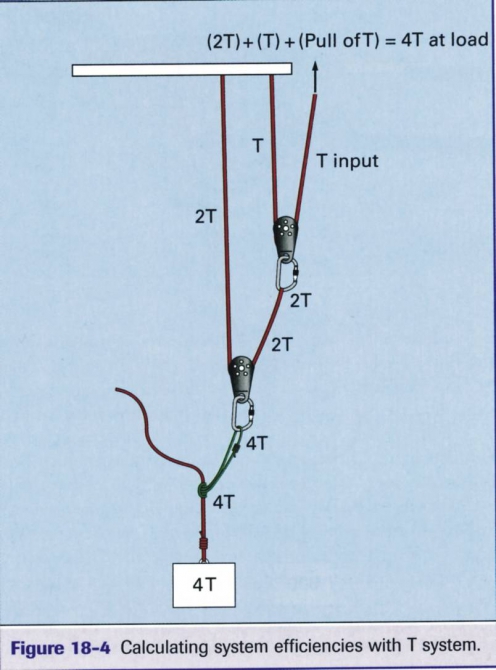

2. Т- метод расчета ТВ (Теоретического выигрыша в усилии) полиспаста.
Т method от английского Tension – натяжение. Рис. 1



Приложив определенное усилие Т к первой пряди веревки идущей к ролику (потери на трение здесь не учитываются) мы получим такое же усилие на второй пряди, выходящей из ролика. Результирующее усилие на ролике будет равно 2Т.
Вторая прядь веревки проходит через стационарный ролик, прикладывая усилие равное 1Т. Соответственно третья прядь веревки, выходящая из стационарного ролика тоже имеет натяжение равное 1Т.
В точке крепления полиспаста к грузовой веревке суммарное усилие на ролике = 2Т складывается с усилием третьей пряди = 1Т.
В результате получаем суммарное усилие полиспаста 2Т+1Т=3Т.

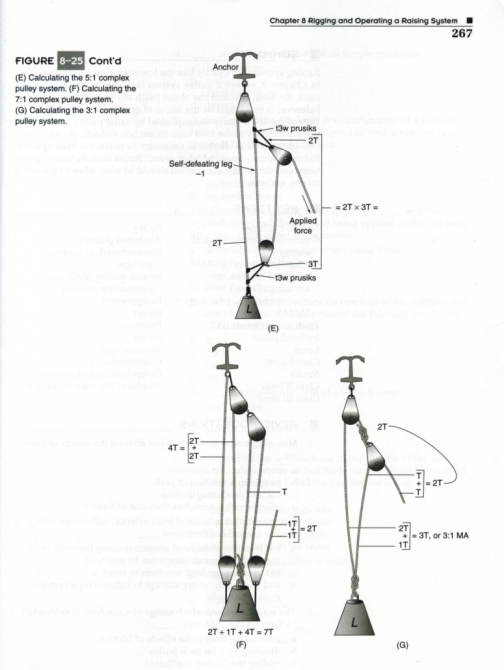

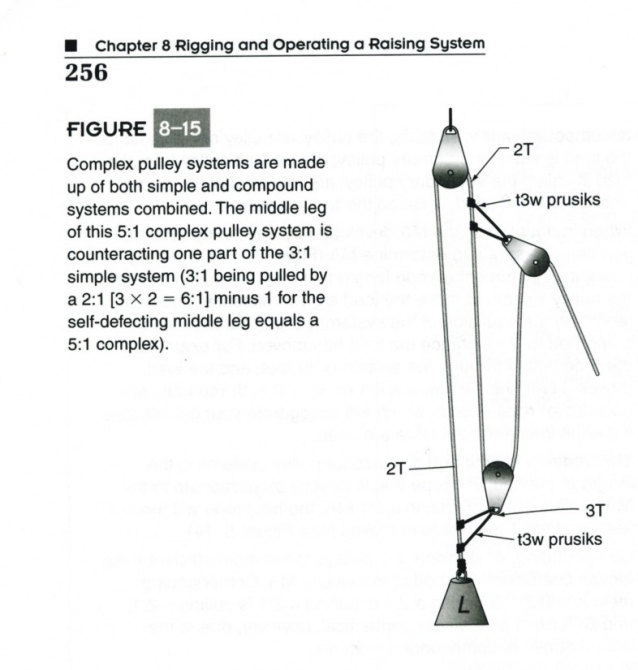

1. Следующие страницы, отсканированы из американского учебника для спасателей
«High Angle Rescue Techniques», T. Vines & S. Hudson, Mosby, 2004г.
Здесь приводятся расчеты ТВ различных систем полиспастов. Для тех, кто хочет вникнуть поглубже может быть интересно.

Рис.2


Рис. 3


Рис. 4


Рис. 5

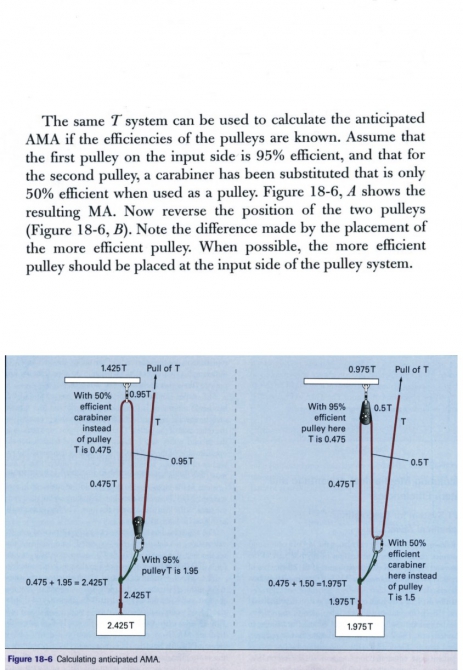

Рис. 6 Влияние эффективности первого (от тянущих ) ролика на общую эффективность полиспаста.



Рис. 7 Общие определения полиспастов.

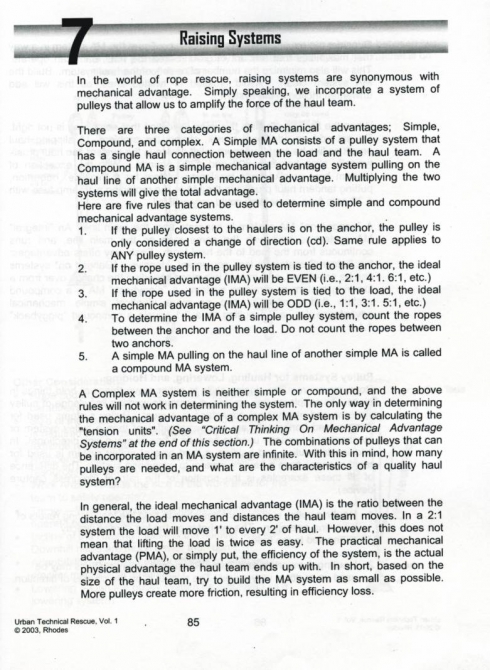

Из книги «Urban Technical Rescue. Volume One: Technical Rope Systems, and Confined Space Rescue» P. Rhodes, 2nd Edition, G Force Publishing, 2003 г.

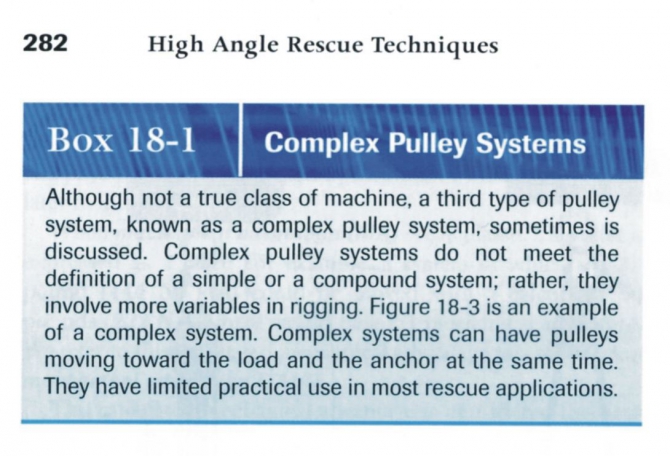

Рис. 8 Комплексные полиспасты



Рис. 9

1. Предупреждение об опасности применения зажимов типа «жумар»
(в тексте “ light use ascenders”) в полиспастах.

2. Предупреждение об опасности перегрузки системы.



Рис. 10 Схватывающие узлы в полиспастах.

Из канадского пособия “British Columbia Provincial Emergency Program. Search and Rescue. Rope Rescue Manual” Justice Institute of BC, 2002 г

II. Список использованной литературы.

1. “British Columbia Provincial Emergency Program. Search and Rescue. Rope Rescue Manual” Justice Institute of BC, Canada, 2002 г

2. “Technical Handbook for Professional Mountain Guides”
Association of Canadian Mountain Guides (ACMG),
American Mountain Guides Association (AMGA), 1999 г

3. «High Angle Rescue Techniques», T. Vines & S. Hudson, Mosby, 2004г.

4. «Urban Technical Rescue. Volume One: Technical Rope Systems,
and Confined Space Rescue» Pat Rhodes, 2nd Edition, G Force Publishing, 2003 г.

5. “Engineering Practical Rope Rescue Systems” Michael G. Brown, Delmar, 2000 г.


6. “Technical Rescue Riggers Guide” R. Lipke, Revised Edition, Conterra Inc. 1998 г.


7. “International Mountain Rescue Handbook” H. MacInnes, 3rd revised edition, Constable
London, 1998 г.


III. Ссылки на источники в Интернете.


1. Много интересных статей по различным аспектам спасработ можно скачать на сайте
Alaska Mountain Rescue Group http://www.amrg.org/Articles_Reports_Papers2.html

2. Расчет усилия в полиспастах. http://www.amrg.org/tmethod_pulleys.PDF

3. Тесты мини-зажимов Petzl Tibloc и Wild Country Ropeman
http://www.amrg.org/mini_ropegrabs.pdf

4. Тест на потери за счет трения в полиспастах различных усилий.
Эффективность роликов и карабинов
